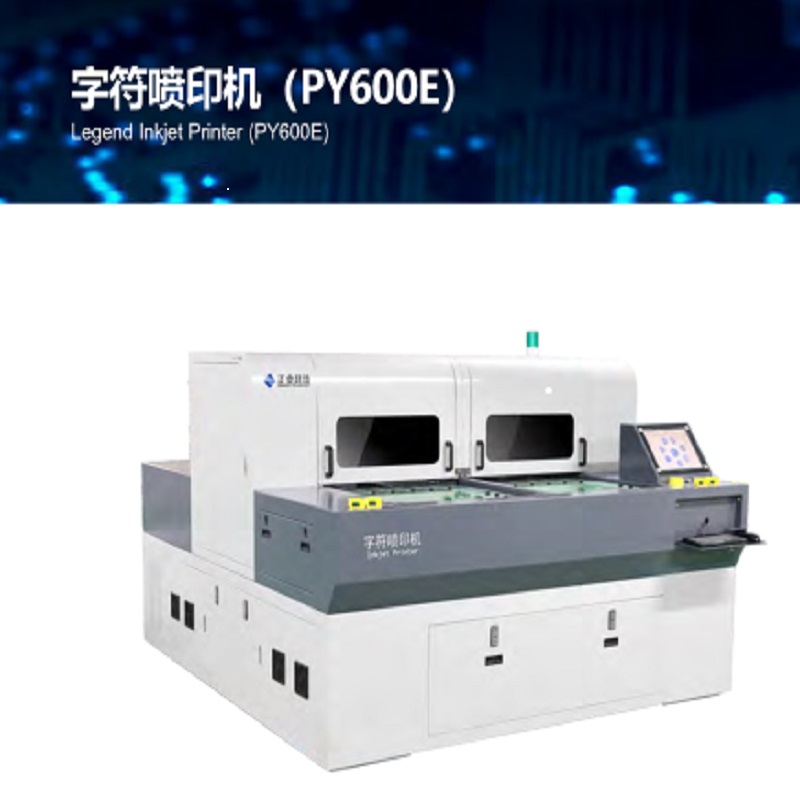

Impresora de inyección de tinta Legend (PY600E)

USO

El equipo se utiliza en el procesamiento de la impresión de caracteres en PCB / FPC, que reemplazó a la serigrafía tradicional para proporcionar soluciones de producción de caracteres de alta precisión, alta calidad y eficientes para los fabricantes de PCB / FPC.

CARACTERISTICAS

1) Alta precisión: adopte módulos especiales de guía de movimiento lineal de precisión, control de alta precisión y tecnología de compensación y posicionamiento multipunto.

2) Alta calidad: caracteres de impresión de alta definición, bloque de impresión de alta calidad, fuerte adhesión.

3) Alta eficiencia: al utilizar sistemas de pre-curado de tinta UV de alto rendimiento, la tecnología de impresión de cuatro cabezales de impresión permite un aumento sustancial en la eficiencia de producción.

4) Fácil de usar: opciones de plataforma de impresión para diferentes medios de impresión, el software de impresión es fácil de operar, simple y fácil de aprender.

5) Personalizado: el hardware y el software son de desarrollo propio para dominar las tecnologías principales y personalizar las soluciones personalizadas para los clientes.

PARÁMETRO TÉCNICO

ÍT                                                                             PY600E

Exactitud                                                       Precisión de posicionamiento: ± 38 μm

                                                                    Precisión de repetición: ± 5 μm

Calidad                                                         Resolución: 720/1080/1440 ppp

                                                                    Ancho mínimo de línea: 75 ~ 100 μm

                                                                    Altura mínima del personaje: 0.5 mm

Velocidad                                                           Tamaños: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                    Producción en masa: 15 segundos / lado

                                                                    Buena resolución: 20 segundos / lado

                                                                      Nota: Incluya el tiempo de carga y descarga   de 4 segundos;

                                                                                El número de encabezado de impresión: 1024i * 5.

Objetos                                                         Tamaño de placa: 730 mm × 621 mm (28ʹʹ × 24ʹʹ)

                                                                    Espesor de la placa: 0.1 mm ~ 6 mm (4 ~ 236mil)

Dimensiones   (L × W × H)                                       L2670 × W2400 × H1790mm

Peso                                                                             4300Kg

Carga automática                                       Solución uno: solución de línea de montaje automatizada

y descarga                                     (dos conexiones de la máquina imprimen adelante y atrás por separado)

                                                        Solución dos: tipo de brazo robótico (placa giratoria automática para latas)
