Impresora de inyección de tinta Legend

USO

El equipo se utiliza en el procesamiento de la impresión de caracteres en PCB / FPC / IC / LED, que reemplazó a la serigrafía tradicional para proporcionar soluciones de producción de caracteres de alta precisión, alta calidad y eficientes para los fabricantes de PCB.

CARACTERISTICAS

1) Alta precisión: adopte módulos especiales de guía de movimiento de precisión, servocontrol y tecnología de posicionamiento y compensación multipunto.

2) Alta calidad: caracteres de impresión de alta definición, bloque de impresión de alta calidad, fuerte adhesión.

3) Alta eficiencia: al utilizar sistemas de pre-curado de tinta UV de alto rendimiento, la tecnología de impresión de cuatro cabezales de impresión permite un aumento sustancial en la eficiencia de producción.

4) Fácil de usar: opciones de plataforma de impresión para diferentes medios de impresión, el software de impresión es fácil de operar, simple y fácil de aprender.

5) Personalizado: el hardware y el software son de desarrollo propio para dominar las tecnologías principales y personalizar las soluciones personalizadas para los clientes.

PARÁMETRO TÉCNICO

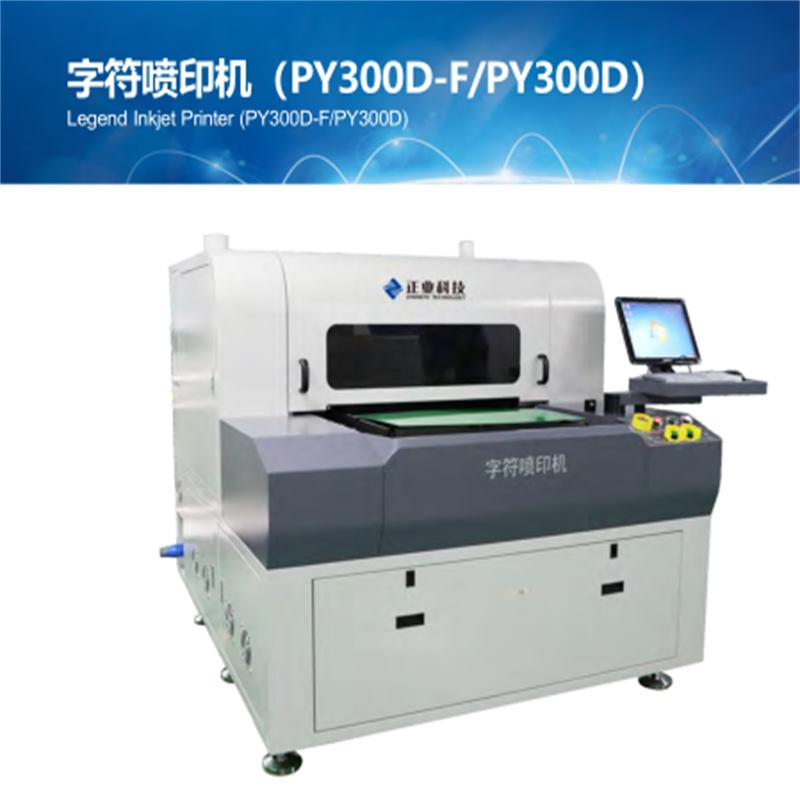

ÍT                               PY300D-F                                       PY300D

Exactitud                                               Precisión de posicionamiento: ± 38 μm

                                      Precisión de repetición: ± 5 μm

Calidad                           Resolución: 720 × 360 ppp ~ 1440 × 1440 ppp

                                      Ancho mínimo de línea: 75 ~ 100 μm

                                      Altura mínima del personaje: 0.5 mm

Velocidad                     Tamaños: 400 × 250 mm / 16nʹʹ × 10nʹʹ Tamaños: 610 ×             560mm / 24nʹʹ × 22nʹʹ Producción en masa: 260 lados / h Producción en masa: 150 lados / h Buena resolución: 220 lados / h Buena resolución: 120 lados / h

                              Nota: La dosis de cálculo de la velocidad de impresión no incluye el tiempo de carga y descarga; el número             de

                              encabezado de impresión: 1024i * 4.                 Objetos

        Tamaño de placa: 730 mm   ×   621 mm (28nʹʹ

×                             24nʹʹ ) Espesor de la placa: 0.1 mm ~ 6 mm (4 ~ 236mil) Dimensiones 2050mm × 1650mm ×

                                        1650mm

(L                       × W × H) Peso

1450Kg Carga automática Solución 1: Tipo de brazo robótico (placa giratoria automática para latas) y descarga Solución dos: tipo de apilador (no se puede girar la placa automáticamente)
